刀具
GB系列切断切槽刀具

GB系列刀具拥有平头和圆头两种刀片,配套刀杆齐全,可实现切槽和仿形加工;适用于钢、不锈钢和铸铁等材料的加工。

  • 特点
  • 应用
  • 应用案例

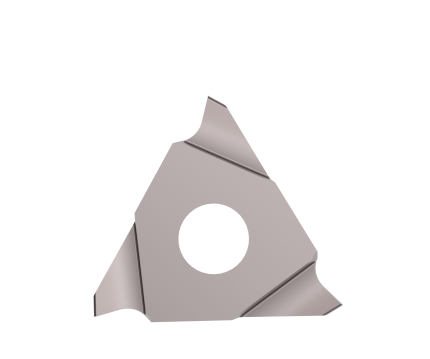

刀片特点



GB-浅槽加工

● 三个可用刀尖,经济性好

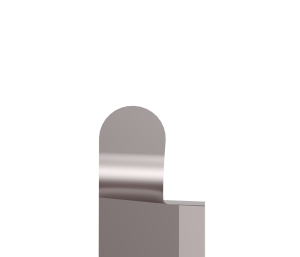

● 两种形式,丰富的加工形式

● 两种刀杆,适应不同的加工工况





牌号介绍

提供通用性较强的PVD牌号,可以适配各种工况

PVD:GA4230





刀体特点



● 稳定性:通过刀体与刀片定位面小于90°设计,实现螺钉夹紧螺刀片受到刀体两个方向的分离,一个是斜向上的支撑力一个是指向定位面的分离,是刀片加工达到稳定锁紧的效果;

● 通用性:可以根据客户要求进行各类圆弧、宽度的定制,灵活性强;

刀片



ISO



工件材料



进给(mm/r)
刀宽(mm)
0.5-1.0 1.0-2.0 2.5-3.0 3.3-4.0 4.0-4.3
P 碳钢 ①.0.03~0.08 ①.0.04~0.09②.0.04~0.09 ①.0.05~0.1

②.0.05~0.1

①.0.05~0.12

②.0.05~0.1

①.0.05~0.12

②.0.05~0.1

合金钢 ①.0.03~0.07 ①.0.04~0.08②.0.04~0.08 ①.0.05~0.09

②.0.05~0.09

①.0.05~0.1

②.0.05~0.1

①.0.05~0.1

②.0.05~0.1

M 不锈钢 ①.0.03~0.07 ①.0.04~0.08②.0.04~0.08 ①.0.05~0.09

②.0.05~0.09

①.0.05~0.1

②.0.05~0.1

①.0.05~0.1

②.0.05~0.1

K 铸铁 ①.0.03~0.08 ①.0.04~0.09②.0.04~0.09 ①.0.05~0.1

②.0.05~0.1

①.0.05~0.12

②.0.05~0.1

①.0.05~0.12

①.0.05~0.1



① 径向进给  ② 轴向进给





刀体:

刀杆主要搭配有外圆和内孔刀杆,外圆刀杆规格包括20*20/25*25,内孔刀杆规格包括φ20/φ25,内孔刀杆最小可进入孔径为26mm。





序号 刀杆系列 加工类型 图示 备注
1 GBE 外圆加工

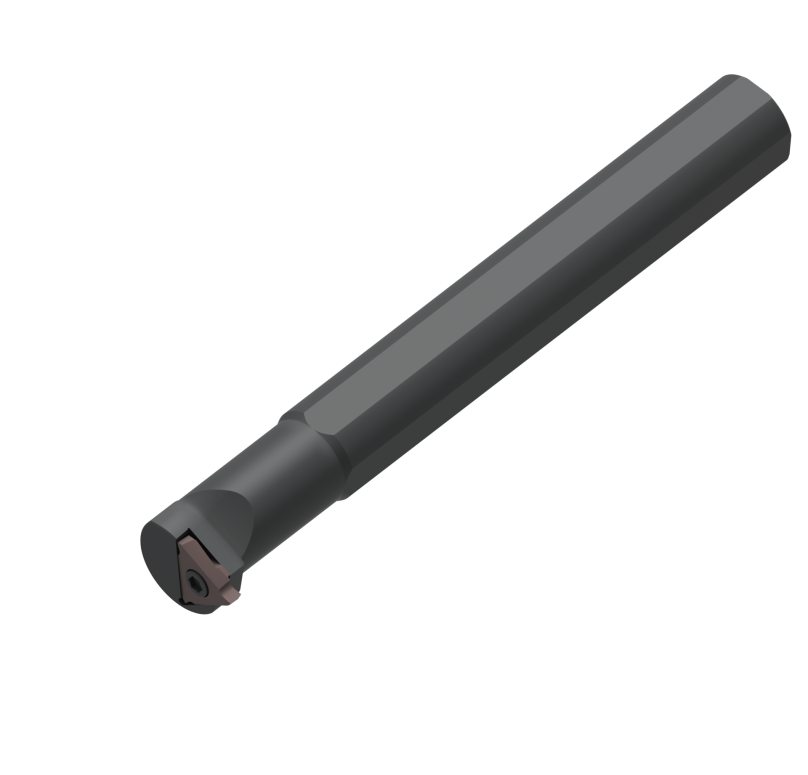

2 GBI 内孔加工

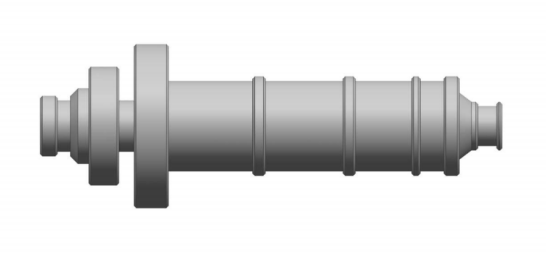

GB刀片加工案例(轴)



刀具型号 GB4200R-020
刀具牌号 GA4230
加工材料 20CrMnTiH3
切削速度 188m/min
进给量 0.2mm/r
冷却方式 水基乳化液/外冷
加工方式 外圆切槽
