STB200锥度球头立铣刀
适合不锈钢、钛合金、高温合金叶轮叶盘的专用加工；
锥度避空设计及抑震设计，适合大悬深加工；
特殊刀型设计搭配高性能基体及专用涂层，加工效率高。
 |
 |
 |
 |
- 特点
- 应用
- 应用案例
STB200锥度球头立铣刀
产品特点
- 适合不锈钢、钛合金、高温合金叶轮叶盘的专用加工；
- 锥度避空设计及抑震设计，适合大悬深加工；
特殊刀型设计搭配高性能基体及专用涂层，加工效率高。
STB200-CS
| 工件材料 | |||||
|
|
|
|
||
| 1234 | 5 | 123 | 123 | 123 | 4 |
| 碳钢、合金钢 (＜35HRC) |
合金钢 (48HRC以下) |
不锈钢 | 铸铁 | 高温合金 | 钛合金 |
| ○ | ○ | ◎ | ○ | ○ | ○ |
◎ 最适合 ○ 适合
STB200-CT/FT
| 工件材料 | ||||
|
|
|
|
||
| 1234 | 5 | 123 | 123 | 4 |
| 碳钢、合金钢
(＜35HRC) |
合金钢
(48HRC以下) |
不锈钢 | 高温合金 | 钛合金 |
| ○ | ○ | ○ | ◎ | ○ |
◎ 最适合 ○ 适合
STB200-CN/FN
| 工件材料 | ||||
|
|
|
|
||
| 1234 | 5 | 123 | 123 | 4 |
| 碳钢、合金钢
(＜35HRC) |
合金钢
(48HRC以下) |
不锈钢 | 高温合金 | 钛合金 |
| ○ | ○ | ○ | ◎ | ○ |
◎ 最适合 ○ 适合
STB200-FS
| 工件材料 | |||||
|
|
|
|
||
| 1234 | 5 | 123 | 123 | 123 | 4 |
| 碳钢、合金钢 (＜35HRC) |
合金钢 (48HRC以下) |
不锈钢 | 铸铁 | 高温合金 | 钛合金 |
| ○ | ○ | ◎ | ○ | ○ | ○ |
◎ 最适合 ○ 适合

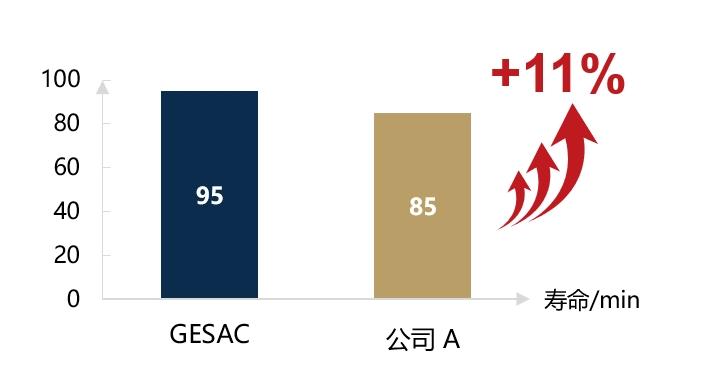

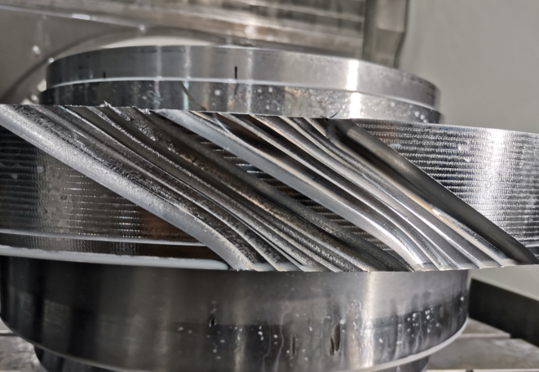

STB200加工案例（中压涡轮机匣组件）
| 刀具型号 | STB200-CN-B6-1-19-37-d20 |
| 刀具规格 | R9.5*1°*38*160*d20 |
| 加工材料 | GH4169(45HRC) |
| 切削速度 | Vc=45m/min |
| 进给量 | fr =0.05mm/z |
| 切深 | ap=2mm，ae=0.8mm |
| 冷却方式 | 外冷 |
| 加工方式 | 摆线铣 |
