GHDS可转位浅孔钻
适用于φ14.0mm-φ51.0mm，孔深5D以内的钢材、铸铁、不锈钢的钻孔加工
 |
 |
 |
 |
- 特点
- 应用
- 应用案例
- 适用于φ14.0mm-φ51.0mm，孔深5D以内的钢材、铸铁、不锈钢的钻孔加工
- 内外刀片共用，方便管理使用
- 拳形切削刃，切屑良好稳定
QPMG
规格
| 系列号 | 规格 | 冷却方式 | 最大孔深 |
| GHDS-2D | 14～48mm | 内冷 | 2D |
| GHDS-3D | 14～48mm | 内冷 | 3D |
| GHDS-4D | 14～44mm | 内冷 | 4D |
| GHDS-5D | 14～40mm | 内冷 | 5D |
应用
SOMG
规格
| 系列号 | 规格 | 冷却方式 | 最大孔深 |
| GHDS-2D | 14～48mm | 内冷 | 2D |
| GHDS-3D | 14～48mm | 内冷 | 3D |
| GHDS-4D | 14～44mm | 内冷 | 4D |
| GHDS-5D | 14～40mm | 内冷 | 5D |
| 工件材料 | ||||||
|
|
|
|
|
|||
| 123 | 4 | 5 | 123 | 12 | 3 | |
| 碳钢、合金钢
(＜25HRC) |
合金钢
(＜35HRC) |
合金钢、工具钢
(35-48HRC) |
不锈钢 | 灰铸铁、 球墨铸铁(＜35HRC) |
高合金铸铁
(35-45HRC) |
|
| GM4240 | ○ | ◎ | ○ | ○ | ○ | |
| GA4225B | ◎ | ○ | ○ | ○ | ||
◎ 最适合 ○ 适合

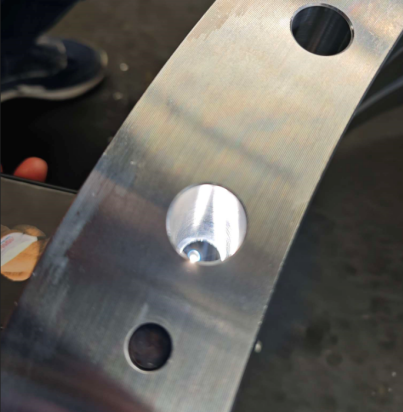

QPMG加工案例（法兰）
| 刀具型号 | QPMG060204-DP |
| 刀具牌号 | GA4230 |
| 加工材料 | 105 |
| 切削速度 | Vc=207m/min |
| 进给量 | fr =0.07mm/r |
| 切深 | ap=23mm |
| 冷却方式 | 内冷 |
| 加工方式 | 立式加工、一钻到底 |
QPMG加工案例（GH4169零件）
| 刀具型号 | QPMG050204-DP |
| 刀具牌号 | GS4130 |
| 加工材料 | GH4169（HB300） |
| 切削速度 | Vc=20m/min |
| 进给量 | fr =0.05mm/r |
| 切深 | ap=11mm |
| 冷却方式 | 外冷 |
| 加工方式 | 立式加工、啄钻 |

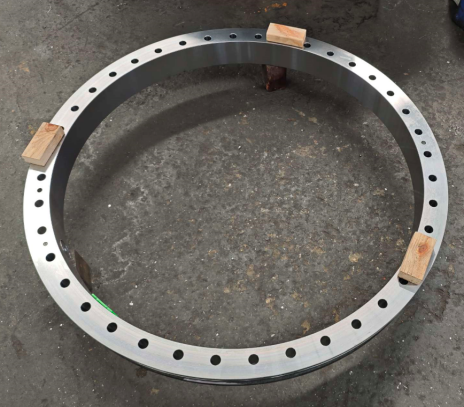

SOMG加工案例（回转支承）
| 刀具型号 | SOMG060204-C-DP |
| 刀具牌号 | GM4240 |
| 加工材料 | 50MN |
| 切削速度 | Vc=124m/min |
| 进给量 | fr =0.09mm/r |
| 切深 | ap=95mm |
| 冷却方式 | 内冷 |
| 加工方式 | 立式加工、一钻到底 |

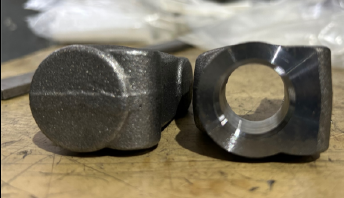

SOMG加工案例（锻造节叉）
| 刀具型号 | SOMG050204-C-DP |
| 刀具牌号 | GM4240 |
| 加工材料 | 45# |
| 切削速度 | Vc=116m/min |
| 进给量 | fr =0.11mm/r |
| 切深 | ap=18.5mm |
| 冷却方式 | 外冷 |
| 加工方式 | 一钻到底 |
